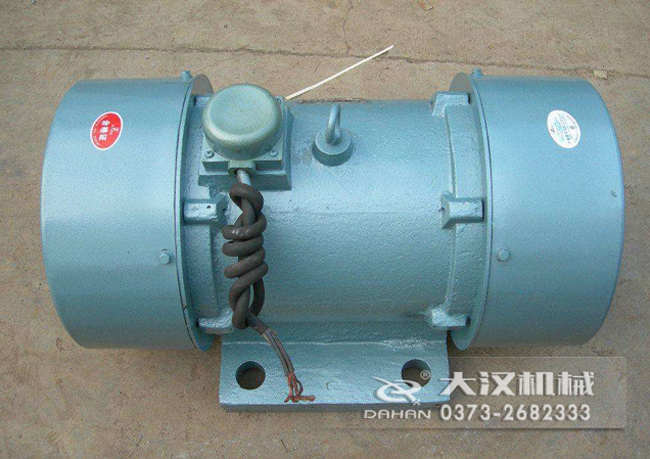

TZDC振動電機介紹：
TZDC振動電機是在TZD振動電機基礎上進行優化改進而形成的，對整機的振動力進行加強，對大型振動電機的安裝孔增加，由普通的四個增加為六個。并對兩端偏心塊和轉速進行詳細配比優化，充分改進了該機的使用效果。TZDC振動電機出廠時兩端偏心塊重疊，此時為大振動力，用戶可以方便的調節。本系列振動電機為三相380V 50HZ異步電動機，封閉自冷式、臥式安裝。

TZDC系列振動電機是各類振動機械的激振源。廣泛應用于電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、水泥等行業中，如振動給料機、振動篩、振動給料斗、振動烘干機、礦用振動篩、振動放礦機、振動落砂機、振動輸送機等設備。
TZDC系列振動電機在設計時突出了安裝時的緊固性，對激振力大的型號采用6孔緊固，很好的克服了振動電機在使用中容易松動的弊病。

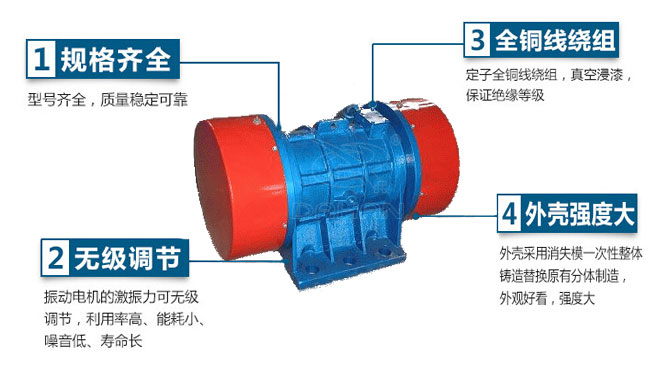

TZDC振動電機的特點：

①激振力與出力配合適當；激振力大；機體強度大；噪音低。
②可按照不同的用途選擇振動頻率和振幅。
③全封閉結構，可在任何無防爆要求的粉塵條件下工作。
④可根據振動電機的安裝方式改變激振力的方向.
⑤只須調整偏心塊的夾角，就可無級調整激振力。
⑥維護保養簡便。
⑦規格齊全，能滿足各類振動機械的工作需要。

TZDC振動電機相關技術參數：
1、額 定 電 壓：380V
2、額 定 頻 率：50HZ
3、防 護 等 級：IP55
4、允許環境溫度：-20℃--40℃
5、工   作   制：連續
也可定制特殊參數的振動電機，如特殊電壓、特殊安裝尺寸等。

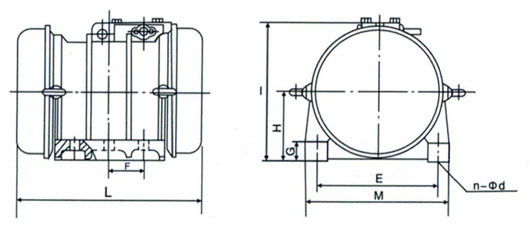

TZDC振動電機外形尺寸圖：

TZDC振動電機技術參數：

振動電機型號	激振力 （KN）	額定功率 （KW）	額定電流 （A）	重量 （Kg）
TZD11-2C	1.5	0.15	0.5	19
TZD12-2C	2.5	0.25	0.75	23
TZD12-4C	2.5	0.1	0.3	27
TZD21-2C	5	0.4	1.14	37
TZD21-4C	5	0.2	0.6	42
TZD21-6C	5	0.75	2.3	48
TZD31-2C	8	0.75	2.5	54
TZD31-4C	8	0.4	1.5	65
TZD31-6C	10	0.75	2.3	80
TZD41-2C	16	1.5	2.3	91
TZD41-4C	16	0.75	2.1	127
TZD41-6C	20	1.5	3.9	155
TZD51-4C	32	1.5	3.5	188
TZD51-6C	30	2.2	5.5	217
TZD51-8C	30	2.2	6.1	245
TZD52-6C	40	3	6.3	234
TZD61-4C	50	2.2	5	300
TZD61-6C	50	3.7	9.1	303
TZD61-8C	50	3.7	9.1	350
TZD71-6C	75	5.5	15	450
TZD72-6C	90	5.5	15	470
TZD71-8C	75	5.5	11.6	500
TZD81-6C	125	10	25	810
TZD81-8C	125	10	24.2	830
TZD82-6C	140	12	28.5	830

振動電機型號	安裝尺寸				外形尺寸
	E	F	n	Φd	G	H	I	L	M	N
TZD11-2C	180	135	4	11	20	85	196	354	214	178
TZD12-2C	180	150	4	13	20	85	196	354	214	178
TZD12-4C	180	150	4	13	20	85	196	354	214	178
TZD21-2C	220	196	4	15	20	95	218	393	260	206
TZD21-4C	220	176	4	15	20	95	218	417	260	206
TZD21-6C	220	176	4	15	20	95	218	521	260	206
TZD31-2C	236	179	4	19	25	140	276	441	290	225
TZD31-4C	236	179	4	19	25	140	276	464	290	225
TZD31-6C	236	179	4	19	25	140	276	476	290	225
TZD41-2C	270	224	6	21	30	170	350	620	340	300
TZD41-4C	270	224	6	21	30	170	35	616	340	300
TZD41-6C	270	224	6	21	30	170	350	602	340	300
TZD51-4C	340	230	6	31	40	190	400	650	420	310
TZD51-6C	340	230	6	31	40	190	400	650	420	310
TZD51-8C	340	230	6	31	40	190	400	650	420	310
TZD52-6C	340	230	6	31	40	190	400	650	420	310
TZD61-4C	390	222	6	37	50	225	455	710	480	344
TZD61-6C	390	222	6	37	50	225	455	710	480	344
TZD61-8C	390	222	6	37	50	225	455	748	480	344
TZD71-6C	440	248	6	37	50	240	502	770	520	400
TZD72-6C	440	248	6	37	50	240	502	770	520	400
TZD71-8C	440	248	6	37	50	240	502	770	520	400
TZD81-6C	480	360	6	43	65	280	560	1078	620	530
TZD81-8C	480	360	6	43	65	280	560	1078	620	530
TZD82-6C	480	360	6	43	65	280	560	1100	620	530
